1.超高导热塑料-开发背景

导热塑料——绝大多数的导热塑料在绝缘前提下，导热系数基本都在10W/MK 以下，热传导效率远低于铝材或陶瓷材料，散热效果有限，因此应用限于小功率灯具。

铝材——对散热要求更苛刻的大瓦数LED灯具，目前普遍采用铝挤压、铝压铸等加工方式，加上主动散热技术，如风扇、热管散热、纳米表层喷涂，来提高散热效率。使用较大面积的铝外壳，虽增加散热表面积，但同时也增加了产品重量和成本。而且，采用风扇散热寿命普遍较低，系统复杂、
可靠性低；热管散热和纳米表层喷涂方式均源自于军用产品，成本高，不利于大批量市场推广。



2. 超高导热塑料-测试

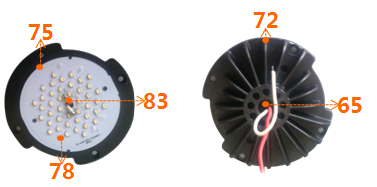

测试报告一

连续点亮1hr后测试，共有5个测试点

初始实测DC POWER电参数︰

3寸︰驱动功率：13W

电压︰22V/DC    电流：500mA

环境温度︰40℃（置于烤箱恒定温度条件下)

LED︰3014

基板︰铝基板

导热体基材︰导热膏

测试目的︰验证整灯正常点亮时，关键元器件的温度状况。





测试报告二

测试环境：室温25℃

驱动功率：20W

测试条件：10*3共30PCS，3030铝基板

200mA恒流驱动， 回天9761导热胶

测试仪器：Fluke Ti10 IR测试仪

测试样品：散热器



测试报告三





3.典型技术参数

物性	实验标准	单位	5010-TC10	5010-TC15
比   重	ASTM D-792	g/cm3	1.38	1.40
热变形温度(1.8MPa)	ASTM D-648	℃	107	110
体积电阻率	IEC60093	Ω.cm	<10 6	<10 6
导热系数(平面方向）	ASTM E1461	W/mk	10	15
导热系数(垂直方向）	ASTM E1461	W/mk	2.1	2.6
灼热丝起燃温度	IEC60695	℃	960	960
阻燃等级	UL94	--	V-0	V-0
成型收缩率	ASTM D-955	%	0.1-0.3	0.1-0.3
拉伸强度	ASTM D-638	Mpa	45	47





4.用超高导热塑料替代金属材料的优势：

■ 设计自由度

■ 更低的产品重量(密度1.4）

■ 更高的生产效率

■ 无需二次加工

■ 相近或更低的系统成本

■ 更加环保

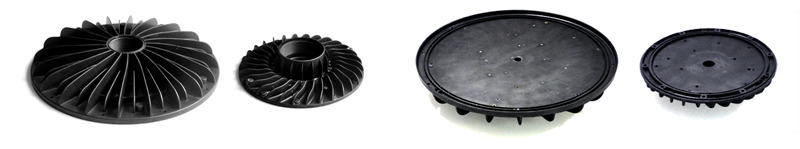

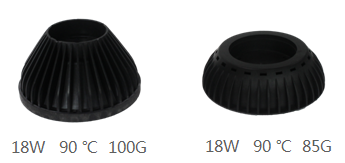

超高导热塑料——应用实例
